Die Funktionen logisch verknüpfen. / The functions logically connected.

Die Funktionen der HUT lassen sich über die Relais logisch Verknüpfen.
The functions of the HUT can be logically connected via the relays.
andy
Administrator
Beiträge: 464
Registriert: Dienstag 15. Januar 2008, 11:51
Wohnort: Düsseldorf
Kontaktdaten:

Die Funktionen logisch verknüpfen. / The functions logically connected.

Beitrag von andy » Freitag 30. Oktober 2020, 10:41

Komplizierte Aufgabe.

Nehmen wir an, wir wollen drei Aufgaben logisch verbinden:
Die "Anlage" soll eingeschaltet werden wenn
1. Sensor geschaltet hat und
2. Timer geschaltet hat oder
3. nur der Taster am IO1 geschaltet ist.

Intern ist solche Verknüpfung nicht möglich. Anders: Es ist unmöglich, alle Möglichkeiten zu realisieren.

Die Lösung:
Wir legen die Aufgaben auf 3 verschiedene Relais. Beispiel: Sensor R1, Timer R2, Taster R3.
Durch die parallele (logisches ODER) oder die serielle (logisches UND) Schaltung der Relais Kontakte (an den Anschlüssen der HUT) lassen sich die logischen Verknüpfungen realisieren.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Complicated job.

Let's assume we want to logically combine three tasks:
The "system" should be switched on when
1. Sensor has switched and
2. Timer has switched oder
3. only Button on IO1 is switched.

Such a logical connections is not possible internally. In other words: It is impossible to realize all possibilities.

The solution:
We put the tasks on 3 different relays. Example: sensor R1, timer R2, button R3.
The logical connections can be implemented using the parallel (logical OR) or serial (logical AND) switching of the relay contacts (at the HUT connector).

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

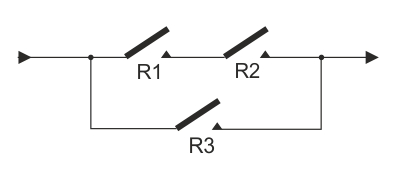

Logische Relais.jpg
Logische Relais.jpg (15.72 KiB) 56 mal betrachtet

Beispiel:
Es wird geschaltet wenn (R1 UND R2) ODER R3 geschaltet ist.
In dem Fall: Sensor UND Timer ODER nur Schalter sind eingeschaltet.

Example:
It is switched when (R1 AND R2) OR R3 is switched.
In this case: sensor AND timer OR only button are switched on.
